管徑 |
總長 Lmm |
L1 |
φ 1 |
φ 2 |
|
50 |
500 |
90 |
DW50 |
DW25 |
|
65 |
600 |
90 |
DW65 |
DW25 |
|
80 |
650 |
90 |
DW80 |
DW25 |
|
100 |
700 |
100 |
DW100 |
DW25 |
|
125 |
800 |
100 |
DW125 |
DW25 |
|
150 |
1000 |
100 |
DW150 |
DW25 |
|
200 |
1200 |
100 |
DW200 |
DW50 |
|
250 |
1200 |
100 |
DW250 |
DW50 |
|
300 |
1500 |
100 |
DW300 |
DW50 |
|
400 |
1800 |
100 |
DW400 |
DW50-100 |
|
500 |
2200 |
100 |
DW500 |
DW50-100 |
|
600 |
2500 |
100 |
DW600 |
DW50-100 |

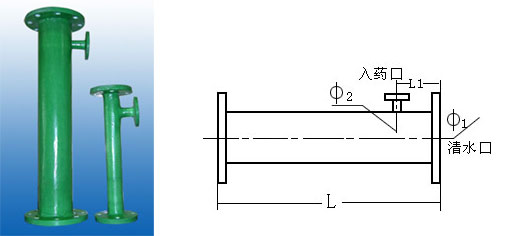

管道混合器內部固定安置了混合元件每個內安置3個組件。混合作用是通過介質在混合器內，反復被元件交叉、變位、分割、及組合來實現其分割。分散混合效果為99% 。該設備適用于水和污水處理，投加各種混凝劑、助凝劑、臭氧、液氧、酸堿中和……等用途可節省各種藥劑量，水頭損失0.4~0.9米。該設備具有體積小、混合效果好，無電耗、安裝維護簡便、耐腐蝕等優點。法蘭盤壓力 P= 2.5Kg/cm2。
 GW型管道混合器
一、用途
用于給水排水工程的各種水處理藥劑在管道內高效混合裝置。
二、特點
1. 不需外加動力。
2. 水流通過混合器,產生成對分流,交叉混合和反向旋流,效果顯著,混合率達90%-95%。
3. 投資低廉,安裝簡易,一般不需維修養護,管理方便,水頭損失小。
三、技術參數
|
管徑DN(mm) |
投藥口d(mm) |
管長L(mm) |
法蘭尺寸 |
流速(V) |
流量(Q) |
總損失(Δh) |
|
D0 |
D |
D1 |
D2 |
b |
n |
d0 |
|
50 |
15 |
300 |
57 |
160 |
125 |
100 |
18 |
4 |
18 |
|
|
|
|
100 |
15 |
410 |
100 |
215 |
180 |
155 |
22 |
8 |
18 |
|
|
|
|
150 |
20 |
1000 |
150 |
280 |
240 |
210 |
24 |
8 |
23 |
|
|
|
|
200 |
25 |
1100 |
207 |
335 |
295 |
265 |
24 |
8 |
23 |
<1 |
0.03 |
0.076 |
|
250 |
25 |
1400 |
251 |
390 |
350 |
320 |
26 |
12 |
23 |
<1 |
0.05 |
0.079 |
|
300 |
25 |
1650 |
300 |
440 |
400 |
368 |
28 |
12 |
23 |
<1 |
0.073 |
0.076 |
|
350 |
25 |
1800 |
359 |
500 |
460 |
428 |
28 |
16 |
23 |
<1 |
0.01 |
0.4 |
|
400 |
25 |
2200 |
410 |
566 |
515 |
474 |
30 |
16 |
25 |
<1 |
0.13 |
0.67 |
|
450 |
25 |
2400 |
464 |
615 |
565 |
532 |
30 |
20 |
25 |
<1 |
0.165 |
0.65 |
|
500 |
32 |
2600 |
500 |
670 |
620 |
585 |
38 |
20 |
25 |
<1.5 |
0.305 |
0.91 |
|
600 |
32 |
3400 |
614 |
780 |
725 |
685 |
36 |
20 |
30 |
<1.37 |
0.4 |
0.076 |
|
700 |
40 |
3600 |
700 |
895 |
840 |
800 |
36 |
24 |
30 |
<1.56 |
0.6 |
0.98 |
|
800 |
40 |
4200 |
802 |
1010 |
950 |
905 |
36 |
24 |
34 |
<1.59 |
0.8 |
1.01 |
|
900 |
40 |
4500 |
900 |
1110 |
1050 |
1005 |
36 |
28 |
32 |
<1.57 |
1.0 |
0.99 |
|
1000 |
65 |
5000 |
1000 |
1220 |
1160 |
1112 |
34 |
28 |
34 |
<1.53 |
1.2 |
0.94 |
|
1200 |
85 |
6000 |
1200 |
1450 |
1380 |
1325 |
48 |
32 |
40 |
<1.6 |
1.7 |
1.03 |
|
1400 |
80 |
7300 |
1396 |
1675 |
1590 |
1525 |
54 |
36 |
48 |
|
